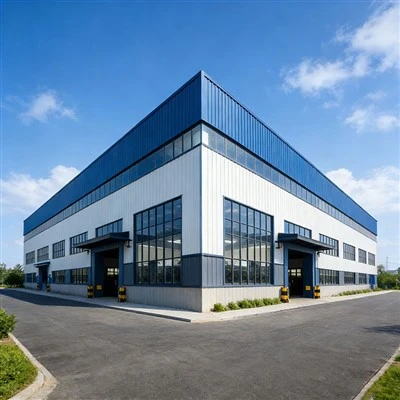

مبنى تصنيع الهيكل الصلب

تعد شركة Shenyang Zishenlong Light Steel Color Plate Co., Ltd. واحدة من أكثر الشركات المصنعة والموردة موثوقية لبناء تصنيع الهياكل الفولاذية في الصين، كما تدعم الخدمة المخصصة. مرحبًا بكم في شراء مبنى تصنيع الهياكل الفولاذية المعتمد من CE و ISO بسعر منخفض من مصنعنا.

ما قبل-البناء - المبنى هو خط الإنتاج

مبنى التصنيع إما يتدفق أو لا يتدفق. نحن نرسم تخطيط الخليج باستخدام سير العمل الخاص بك قبل أن نرسم عمودًا واحدًا: المواد الموجودة في الخليج 1، والقطع والحفر في الخليج 2، والتركيب- واللحام في الخليج 3، والتفجير والطلاء في النهاية البعيدة، وإرسالها عبر الأبواب الخلفية. شبكة الأعمدة، وموضع مدرج الرافعة، ومواقع الأبواب كلها تتبع هذا التسلسل - وليس من قالب قياسي.

• ما يتم حله في المرحلة الهندسية:

- يتم حساب عمق عارضة مدرج الرافعة ومسافة التقوية من حمل العجلة، وليس اختيار الكتالوج
- تم ضبط عرض الخليج ليتوافق مع أطول مكون بالإضافة إلى خلوص اقتراب الرافعة
- ارتفاع الإفريز=ارتفاع الخطاف + الحد الأقصى للرفع + الرافعة + هامش الأمان - لن نبيعك 10 أمتار إذا كانت الرافعة الخاصة بك تحتاج إلى 12 مترًا، ولن نبيعك 12 مترًا إذا كانت 10 أمتار تعمل
- إطار الميزانين للمكاتب، أو غرف الغداء، أو مخازن الأدوات المدمجة في الإطار الأساسي

6 نقاط تفتيش المصنع

يمر كل مكون هيكلي بنفس بوابات التفتيش الستة. الشيكات لا تتغير سواء كان المبنى سيذهب إلى دبي أو ديربان.

مقاس يناسب ما تصنعه بالفعل

• تكوين الخليج

اخترت عرض الخليج والعد. تخطيط نموذجي: 20 م - 30 م مساحة واضحة لكل خليج، 6 م - 9 م تباعد على طول الطول، ارتفاع إفريز 10 م - 15 م اعتمادًا على ارتفاع خطاف الرافعة. تعمل الخلجان المتعددة بالتوازي مع خطوط الأعمدة المشتركة - قطع الخليج 1، ولحامات الخليج 2، وتشطيبات الخليج 3.

• تكامل الرافعة - حالات التحميل القياسية:

- تحميل العجلة العمودية من الرافعة المحملة بالكامل-+ الحمولة المرفوعة
- الاندفاع الجانبي: 10% من الحمولة المرفوعة + وزن العربة، مطبق على مستوى السكة
- الكبح الطولي: 5% من الحد الأقصى لحمولة العجلة
- عامل التأثير: 25% للكابينة-التي يتم تشغيلها، و10% للكابينة المعلقة-التي يتم التحكم فيها

تم تصميم عارضة المدرج ودعامة المدرج لتناسب التعب - وليس فقط القوة القصوى - لأن رافعة التصنيع تدور مئات المرات يوميًا.

• الأرضية والبيئة:

- بلاطة خرسانية مصممة لتناسب حمل التخزين الخاص بك: قياسي 200 مم مع شبكة مزدوجة لمناطق تخزين الألواح
- التهوية الطبيعية عبر فتحات التهوية وفتحات التهوية بالجدران - تقع مسؤولية استخراج أبخرة اللحام على عاتقك، ولكننا نحدد حجم المبنى ليناسب مجاري الهواء
- ألواح كوة السقف: 10-15% من مساحة السطح لضوء النهار، مما يقلل تكلفة الإضاءة أثناء نوبات النهار

محلات تصنيع في ثلاث قارات

• صانع الفولاذ الإنشائي - جوهور باهرو، ماليزيا

- 4,800 متر مربع، ثلاث فتحات بمساحة 22 مترًا لكل منها، ورافعات علوية مزدوجة 15 طن
- مصمم وفقًا لـ Eurocode 3 (الملحق الوطني الماليزي)، سرعة الرياح 35 م/ث
- 52-يوم التركيب منذ وصول الحاوية إلى تشغيل الرافعة
- سبب الأهمية: كان العميل ينفد من السقيفة المستأجرة برافعة 5T. لم يتمكنوا من تقديم عطاءات على الطرود الهيكلية التي يزيد وزنها عن 50 طنًا. افتتح المتجر الجديد دفتر طلباته لمشاريع بحجم 3 أضعاف.

• ورشة تصنيع الألواح الثقيلة - جدة، المملكة العربية السعودية

- 6,200 متر مربع، خليجان بطول 28 مترًا، ورافعات علوية سعة 25 طنًا + 10T
- تصميم درجة الحرارة المحيطة: 48 درجة؛ تم حساب التمدد الحراري في تفاصيل المدادة والسكك الحديدية
- ارتفاع إفريز 14 م لإخلاء لوحة -تغذية آلة الدرفلة
- 60-يوم التشييد بما في ذلك مبنى الميزانين للمكاتب
- سبب الأهمية: يقوم المتجر بمعالجة الألواح التي يصل سمكها إلى 80 مم لتصنيع أوعية الضغط. تم تعزيز البلاطة الموجودة أسفل منطقة تخزين الألواح إلى 300 مم بطبقة شبكية إضافية.

• صانع الهياكل الخفيفة - نيروبي، كينيا

- 2,800 متر مربع، خليج واحد بطول 24 مترًا، ورافعة علوية 10 طن
- طلاء C3 (ISO 12944)، بيئة صناعية قياسية
- تم الإنشاء بواسطة طاقم محلي مع مشرف ZSL واحد في الموقع لمدة - 38 يوم
- سبب الأهمية: كان العميل بحاجة إلى متجر يمكنه النمو معه. تم تصميم الجدار النهائي على شكل مسمار - على وصلة التمدد - لإضافة خليج ثانٍ في المستقبل دون تعديل هيكلي.

ما تحصل عليه عند التسليم

- كما-رسومات إنشائية ومعمارية مبنية
- حزمة شهادة المواد الكاملة - شهادة واحدة لكل رقم حراري، بدون استثناءات
- مواصفات إجراء اللحام (WPS) وسجل تأهيل الإجراء (PQR)
- جدول الترباس حسب المنطقة مع قيم عزم الدوران
- تقرير فحص الطلاء بقراءات DFT لكل منطقة هيكلية
- ISO 9001 + إعلان الأداء CE
- اختياري: الإشراف على-الموقع بدءًا من فحص الأساس وحتى تشغيل الرافعة

نحن لا نتعامل مع حزمة الوثائق كفكرة لاحقة. عندما يقوم عميلك بتدقيق متجرك للحصول على شهادة اللحام ISO 3834 أو الامتثال للمعيار EN 1090، فسوف يطلب منك السجلات الهيكلية للمبنى أيضًا. سيكون لديك لهم.

التعليمات

س: أنا أبدأ مشروعًا تجاريًا للتصنيع. ما حجم المبنى الذي أحتاجه بالفعل؟
ابدأ بمنتجك، وليس بميزانية -متر مربع. ما هو أطول مكون منفرد ستقوم بتصنيعه؟ أضف مسافة 3 أمتار عند كل طرف لمقاربة الرافعة - وهذا هو الحد الأدنى لطول الخليج. ما هو أثقل رفع؟ يحدد ذلك سعة الرافعة الخاصة بك، والتي تحدد قسم العمود وعمق عارضة المدرج. سنقوم بحجم المبنى حول هذين الرقمين.

س: هل يمكنني تثبيت الامتداد على هذا المبنى لاحقًا؟
نعم - قمنا بتصميم-نهاية أعمدة إطار الجدار لتكون أعمدة داخلية مستقبلية. عندما تكون مستعدًا للخليج 2، تكون لوحات الاتصال موجودة بالفعل. تنتهي مدادات السقف في موضع يقبل الامتداد دون قطع. تم بناء مشروع كينيا بهذه الطريقة.

س: كيف يتم التعامل مع استخلاص أبخرة اللحام في تصميم المبنى؟
يوفر المبنى الحجم ومسار التهوية: فتحات التلال للحمل الحراري الطبيعي، وكوات الحائط للتدفق المتقاطع-، وهيكل السقف بحجم مناسب لحمل مجاري الهواء إذا أضفت الاستخراج الميكانيكي لاحقًا. نحن لا نقوم بتزويد نظام الاستخراج نفسه، ولكننا نقوم بتصميم المبنى بحيث يكون مسار مجاري الهواء مستقيمًا دون مراوغة أعضاء الجمالون.

س: ما هي المهلة الزمنية؟
45-60 يومًا من الإيداع إلى الشحن لمتجر قياسي بمساحة 3000-6000 متر مربع. تستغرق الهندسة من 10 إلى 14 يومًا، بينما يستغرق تصنيع الميزان. عادة ما يكون عنق الزجاجة هو تصنيع شعاع مدرج الرافعة - ويتطلب لحامات اختراق كاملة-وتسامحًا محكمًا مع الاستقامة، لذلك لا يمكن التسرع في ذلك.

س: ما الذي يجب علي التحقق منه عند مقارنة عروض أسعار بناء التصنيع؟
أربعة أشياء: (1) هل تم تضمين عارضة مدرج الرافعة أم بند منفصل؟ (2) ما هو أساس التصميم لقسم العمود - هل قاموا بالفعل بحساب لحظة الانحناء من مواصفات الرافعة الخاصة بك، أو اختروا قسمًا قياسيًا من الجدول؟ (3) ما هو الطلاء DFT المحدد، وهل يشير إلى فئة ISO 12944؟ (4) هل يتضمن عرض الأسعار تجميعًا تجريبيًا، أم أنه عبارة عن مكونات شحن لم يتم اختبارها-من قبل؟ إذا لم يكن هناك تجميع تجريبي في النطاق، فقم بتخصيص أسبوعين إضافيين في الموقع.
